拉力試驗機是一種常用的試驗機產品類型，是用來針對各種材料進行儀器設備靜載、拉伸、壓縮、彎曲、剪切、撕裂、剝離等力學性能試驗。拉力試驗機應該怎樣進行測量呢?下面耐特恩小編就來具體介紹一下拉力試驗機的測量方法，希望可以幫助用戶更好的應用產品。

1.力值的測量

經過測力傳感器、擴大器和數據處置系統來完成測量，最常用的測力傳感器是應變片式傳感器。

所謂應變片式傳感器，就是由應變片、彈性元件和某些附件(賠償元件、防護罩、接線插座、加載件構成)，能將某種機械質變成電量輸出的器件。應變片式的拉、壓力傳感器國表里品種繁復，首要有筒狀力傳感器、輪輻式力傳感器、S雙連孔型傳感器、十字梁式傳感器等類型。

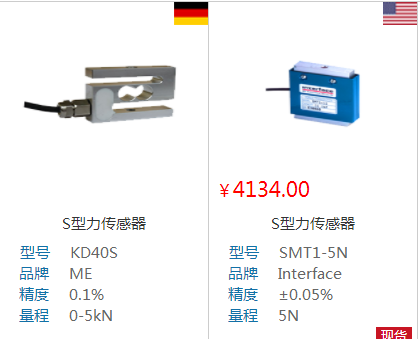

從資料力學上得知，在小變形前提下，一個彈性元件某一點的應變?chǔ)排c彈性元件所受的力成正比，也與彈性的變構成正比。以S型傳感器為例，當傳感器遭到拉力P的效果時，因?yàn)閺椥栽獗碚迟N有應變片，由于彈性元件的應變與外力P的巨細成正比例，故此將應變片接入測量電路中，即可經過測出其輸出電壓，然后測出力的巨細。

簡略來說，外力P惹起傳感器內應變片的變形，招致電橋的不服衡，然后惹起傳感器輸出電壓的轉變，我們經過測量輸出電壓的轉變就可以曉得力的巨細了。

普通來說，傳感器的輸出旌旗燈號都長短常微弱的，凡間只要幾個mV，假如直接對此旌旗燈號進行測量，長短常堅苦的，而且不克不及知足高精度測量要求。因而必需經過擴大器將此微弱旌旗燈號擴大，擴大后的旌旗燈號電壓可達10V，此時的旌旗燈號為模仿旌旗燈號，這個模仿旌旗燈號經由多路開關和A/D轉換芯片改變?yōu)閿?shù)字旌旗燈號，然后進行數據處置，至此，拉力試驗機力的測量告一段落。

2.形變的測量

經過形變測量安裝來測量，它是用來測量試樣在實驗進程中發生的形變。

該安裝上有兩個夾頭，經由一系傳記念頭構與裝在測量安裝頂部的光電編碼器連在一同，當兩夾頭間的間隔發作轉變時，帶動光電編碼器的軸扭轉，光電編碼器就會有脈沖旌旗燈號輸出。再由處置器對此旌旗燈號進行處置，就可以得出試樣的變形量。

3.橫梁位移的測量

其道理同變形測量大致一樣，都是經過測量光電編碼器的輸出脈沖數來取得橫梁的位移量。
