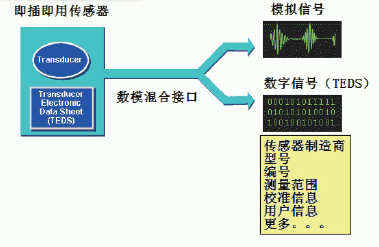

智能型TEDS傳感器是一種帶傳感器電子數據表窗口的新型電子傳感器，它是一種即插即用的電子傳感器。如圖1所示，智能型TEDS傳感器是由電子傳感器和傳感器電子數據表窗口（Transducer ElectronicData Sheet）二部分組成，它有數模混合接口，分別輸出模擬信號和TEDS數字信號。TEDS數字信號包含傳感器制造商信息、產品型號和產品編號、傳感器的測量范圍、傳感器在出廠時的校正信息，也可存儲用戶的信息，它內部的存儲器可以存儲更多的信息。智能型TEDS傳感器具備嵌入式TEDS EEPROM。

智能TEDS傳感器采用即插即用的自動化傳感器測量的新標準：【IEEE 1451.4】。減少了設定傳感器所需要的時間；這個標準使傳感器成為隨插即用的設備，類似USB鼠標在計算機上的隨時可即插即用功能。IEEE 1451.4定義使模擬信號接口為傳感器加入自我描述行為。這種混合模式接口將傳統的模擬傳感器信號與低價位序列數字連結結合，以存取嵌入傳感器中的一份傳感器電子數據表信息。為了傳感器即插即用（Sensors Plug & Play）的優點延伸到傳統的模擬傳感器，Virtual TEDS以電子檔案格式提供同樣的傳感器電子數據表窗口。透過TEDS，傳感器可以向它所連接的數據擷取系統表明及描述自己的身份。

?

IEEE 1451.4 標準

IEEE 1451.4【智能型傳感器混合模式接口】標準定義可以為傳統的模擬模式傳感器增加自我身份證明技術。IEEE 1451.4由傳感器廠商、儀器及軟件供貨商和使用者聯合開發，定義了兼具模擬和數字接口的混合模式傳感器的概念。模擬電子接口以傳統的方式提供反應物理現象的信號（例如溫度、壓力及重力）。數字接口，利用傳感器內部的內嵌內存裝置可與后端設備通訊。

在過去，當設定及組態量測系統時，必須手動輸入重要的傳感器參數，例如測量范圍、傳感器靈敏度以及比例參數，軟件才能正確地轉換及解讀傳感器數據。現在，具備智能型TEDS傳感器的系統可以自動完成這個組態步驟，同時也提高系統的整體整合性和穩定度。

雖然其它的智能型傳感器系統亦提供隨插即用的功能，但是IEEE 1451.4的獨特性是因為它保留傳感器的模擬輸出。因此，智能型TEDS傳感器與內含傳統模擬接口的舊系統兼容。而IEEE 1451.4規格的簡易性也擁有舊式傳感器實用的優點。IEEE 1451.4標準的兩項組件為標準化數據窗口以及混合模式接口。

IEEE 1451.4對于TEDS結構的定義非常簡潔，但是有足夠的彈性和延伸性，可以處理多種傳感器類型和需求。TEDS信息區分為數個重要區段。TEDS的第一個部份是Basic TEDS，其中含必需的傳感器辨識信息，包括傳感器的制造廠商、型號，以及序號。BasicTEDS之后可能是一份IEEE標準TEDS，其中包括該傳感器的特定“數據窗體”信息，通常是正確設定電子接口及轉換量測數據為工程單元時所必須的數據。一般來說，TEDS參數包括量測范圍、電子輸出范圍、靈敏度、電力需求，以及校正數據。標準TEDS區段描述使用該傳感器進行量測所需的一切數據。

IEEE標準為不同類型的傳感器指定標準TEDS格式，將之定義為樣版。樣版提供方法，讓量測系統將儲存在智能型TEDS傳感器的EEPROM（或虛擬TEDS檔案）中的二進制數據轉換為有意義的傳感器規格。這一群IEEE標準樣版包括IEPE（持續電流供應動力）加速度計及麥克風、IEPE壓力傳感器、惠斯頓電橋傳感器、張力計、負載及力度變換器、熱電偶、RTD、電熱調節器、LVDT/RVDT、張力傳感器，以及具備電壓或電流輸出信號處理的任何類型傳感器。這項標準也允許廠商定義自己的子樣版，可以代替標準樣版或配合使用，以容許專屬的參數及條件。

最后，TEDS的最后一部分可以讓使用者將自訂數據及信息儲存在傳感器中。這是一項非常有用的功能，可以將傳感器編碼ID、額外的維護信息，或是其它的自定信息儲存在傳感器中。
