一、特點

結構小巧，安裝空間尺寸小，底面螺絲安裝方式，高度比支架安裝方式的要矮一點，精度高（0.3%FS），防護等級IP65。外殼和線輪均經過防腐處理，牽引繩為不銹鋼外敷特氟龍，可以在惡劣的環境下工作。具有很大的選擇空間，行程從100-1000mm不等， 具有模擬電流信號：4-20MA，模擬電壓信號0-5V、0-10V和脈沖信號P：A、B、Z相數字輸出，為廣大客戶所采用，接受特殊規格訂貨。

二、應用

倉儲位置定位，水庫大壩保護，閘門開度控制，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械，工業機器人，射出機，木工機械，電梯，空氣壓縮機/油壓機，高度機，X-Y軸及其它長度位移，液位等相關尺寸測量和位置控制。

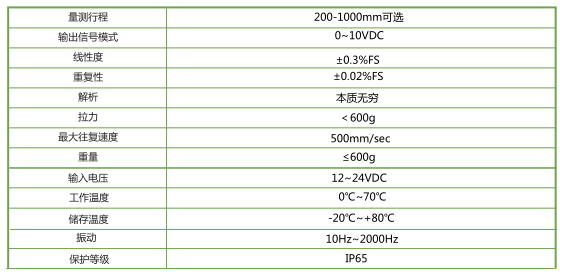

三、參數

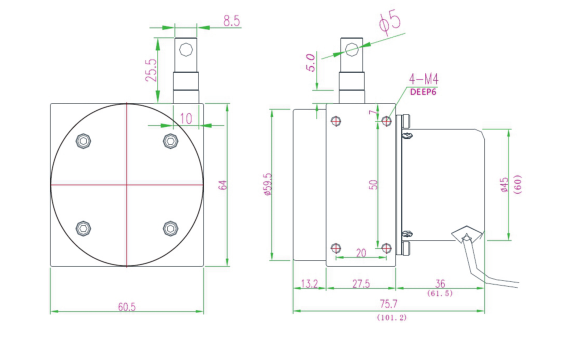

四、尺寸

下圖僅為脈沖輸出時的尺寸（其他輸出對應尺寸可定制）

五、注意事項

1.利用底部4個固定螺絲孔，依現場及機器安裝空間設施需要，直接安裝或另加保護或其他機械使用。

2.不銹鋼索安裝時，須注意水平角度，亦即盡量使用鋼索由出線口至移坳部位機構于工作時水平滑動，保持最小角度（容許偏差±3）以確保量測精度及鋼索之壽命。

3.鋼索本體是覆蓋（coating）一層氟（fluorin），請勿讓其受外力割傷/燒損/撞擊等不當之事發生；過量的粉塵/積屑或是足以破壞鋼索的物品貯留于內部的滑輪或者出線口將造成鋼索破損，導致運轉不順的故障。

4.在產品未安裝于工作臺或固定座前，請勿用手或是其他產品將鋼索拉出并讓其瞬間自動彈回，否則將導致鋼索斷裂，傷害本體結構及人身安全。

5.LS-V系列產品往復運動的瞬間加速絕對不可超過1米/秒否則將導致鋼索斷裂，公司不承擔此責任。

6.若使用于非直線運動的機構，請加裝適當的滑輪運轉。

7.三線制電流信號務必先接好負載后再通電使用，否則會導致產品過載損壞。

注：若使用于環境惡劣或特殊場合，請自行加裝保護機構。
