一、特點

? ? 彈性元件為一整體空心截面圓軸，結構緊湊，幾何外形簡單，容易加工出很高的尺寸和形位精度；空心截面具有很強的抗扭轉、抗彎曲能力，并且軸銷中性軸處的應力最大；當空心截面軸銷承受垂直和水平彎曲時，彎矩為零的截面在同一截面；?當設計較大容量的軸銷傳感器時，中心孔也較大，雙剪型電陰應變計可以粘貼在孔內，即得到很好的保 護又可以實施抽真空充惰性氣體密封工藝；與相關承力部件組裝容易，使用方便。

二、應用

? ??軸銷式傳感器是測量軸承、滑輪等構件的徑向載荷或鋼絲繩張力的專用傳感器，它可以代替滑輪銷軸安裝在結構中作徑向力測量。根據不同用途，方便地安裝在兩金屬結構聯接處的掛鉤、索具卸扣、動滑輪（組）、定滑輪（組）、楔形接頭、鋼索索節、船用索具、開式螺旋扣、拉桿頭部和叉形接頭，聯接叉、吊環、鋼輪的軸孔內，既能起到替代原有軸的功能，又起到稱重測力傳感器的作用，從而使整個稱重測力控制系統的機械部件大大簡化。

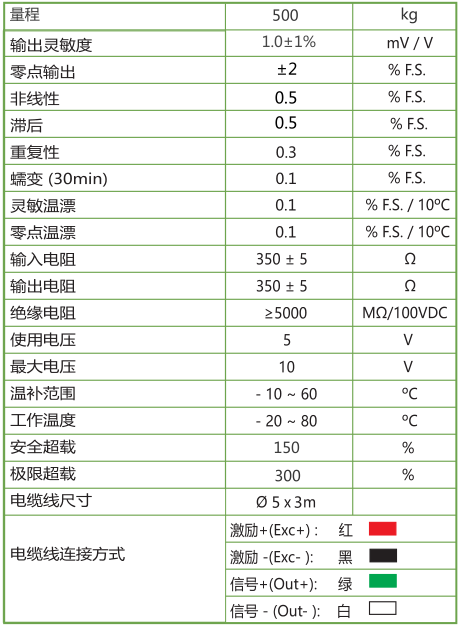

三、參數

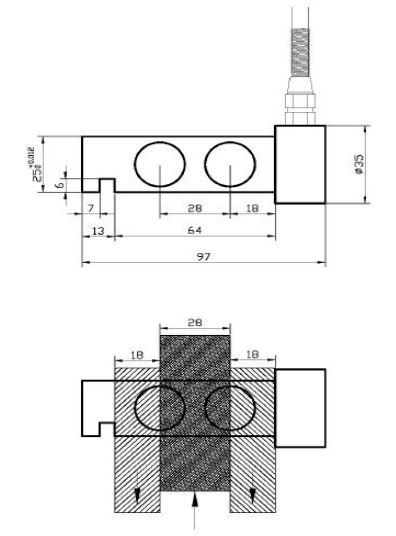

四、尺寸
