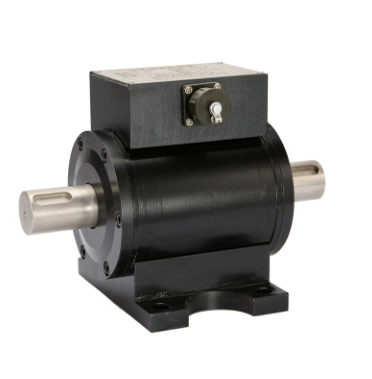

一、特點

? 信號輸出可選擇脈沖方波或4-20mA、1-5V 等標準信號，也可配備本公司的二次儀表。檢測精度高、穩定性好、抗干擾性強。不需反復調零即可；連續測量正反扭矩。既可測量靜止扭矩，也可測量動態扭矩。體積小、重傳感器可脫離二次儀表獨立使用，只需提供24VDC 電源，即可輸出阻抗與扭矩成正比脈沖方波頻率信號或標準變送信號。重量輕、易于安裝。 測量范圍： 0—10000Nm 標準可選, 非標準2萬 Nm、3萬 Nm、5萬 Nm、8萬 Nm、10萬Nm、15萬 Nm、20萬 Nm、50萬 Nm、100萬 Nm、200萬 Nm 可定制，特殊量程定制。

二、應用

? ?電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測；鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測；可用于污水處理系統中的扭矩及功率的檢測；可用于制造粘度計；可用于過程工業和流程工業中。

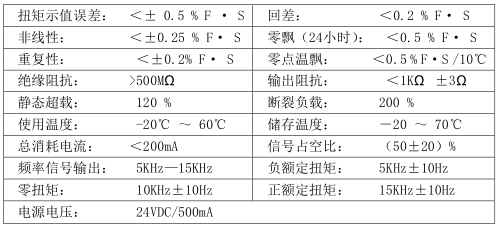

三、參數

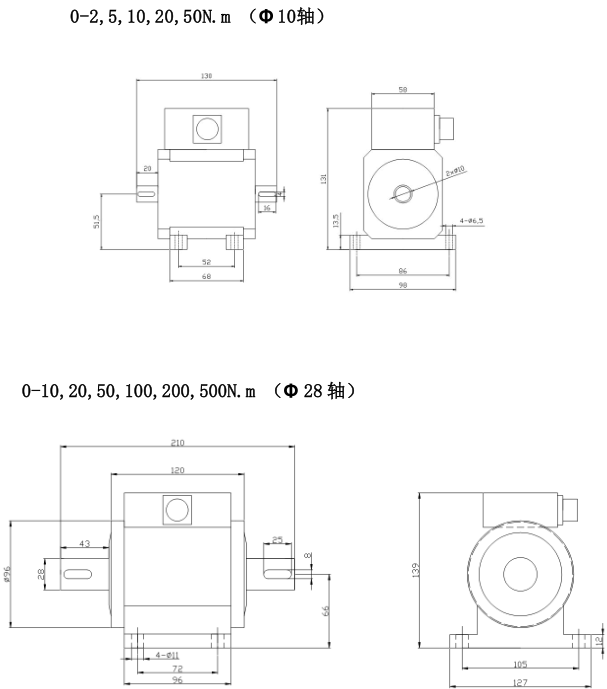

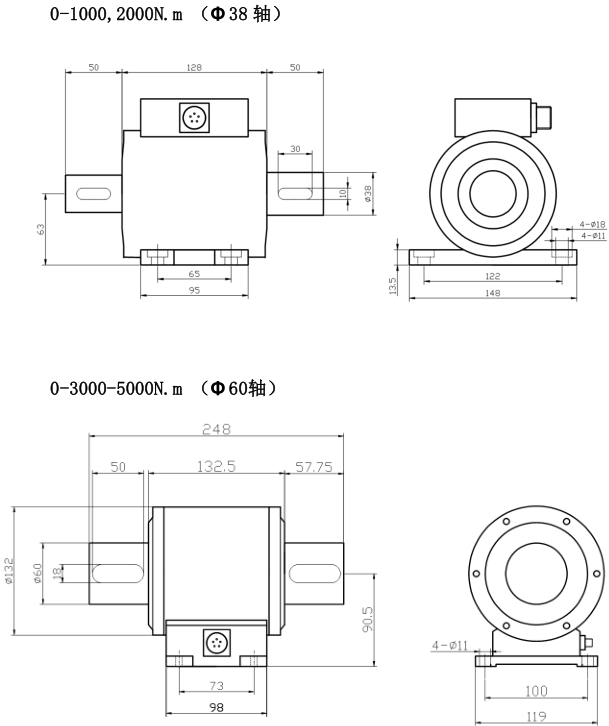

四、尺寸

五、安裝

1、步驟

步驟一：根據軸的連接形式和扭矩傳感器長度，確定原動機和負載之間的距離，調節原動機和負載的軸線相對于基準面的距離，使它們軸線的同軸度小于 Φ 0.03mm,固定原動機和負載在基準面上。

步驟二：.將聯軸器分別裝入各自軸上。

步驟三：調節扭矩傳感器與基準面的距離，使它的軸線與原動機和負載的軸線的同軸度小于 Φ 0.03mm，固定扭矩傳感器在基準面上。

步驟四：緊固聯軸器，安裝完成。

2、使用

? 旋轉扭矩傳感器使用環境：扭矩傳感器應安裝在環境溫度為-20℃ ～ 60℃，相對濕度小于90%，無易燃、易爆品的環境里。不宜安裝在強電磁干擾的環境中。旋轉扭矩傳感器安裝方式：扭矩傳感器可水平安裝，也可垂直安裝。動力設備、傳感器、負載設備應安裝在穩固的基礎上，以避免過大的震動，否則可能發生數據不穩，降低測量精度，甚至損壞傳感器。 可采用彈性柱銷聯軸器或剛性聯軸器連接。動力設備、傳感器、負載設備軸線的同心度應小于 Φ 0.05mm。

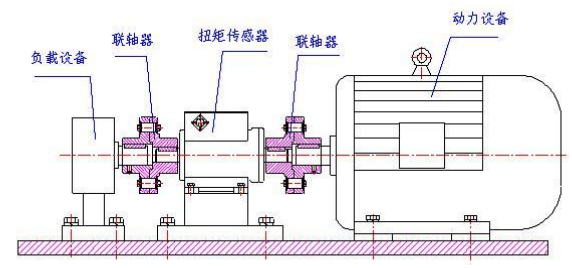

水平安裝，如圖：

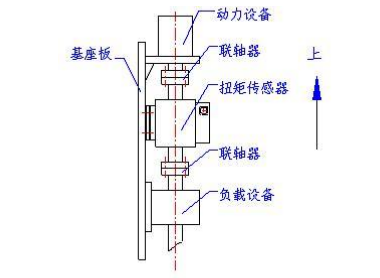

垂直安裝，如圖：

六、信號采集

1、頻率輸出信號的信號采集

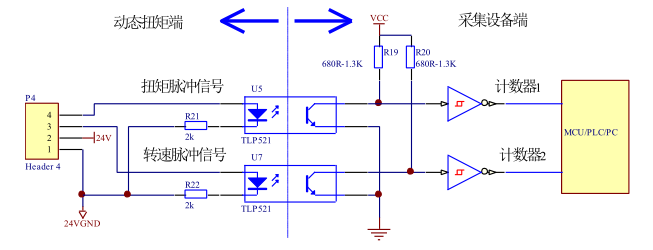

頻率信號輸出時，與后續的信號采集設備的建議接口電路如圖所示。

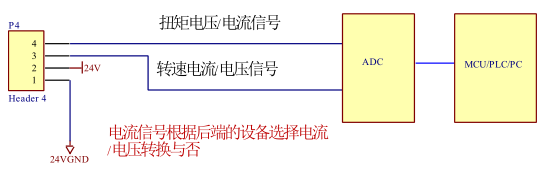

2、電流或電壓輸出信號的信號采集如圖所示
